Adaptation boite 5 ZF sur Moteur Vauxhall

Bon courage !

petitrobin a écrit:

Beau travail, Senõr Carlõs.

Et la cloche vient donc d'une cf350 avec moteur 2300 essence et boite ZF courte? D'après mes souvenirs c'était les seuls avec cette configuration.

Robin

j'ai eu l'information du mec qui m'a trouvé la cloche Vauxhall:

la cloche provient d'un CF350 moteur Vauxhall 2,3L et boite 4 ZF...

J'ai monté la boite aujourd'hui et un léger souci, certainement l'entretoise en acier qui n'a pas été taillée à la bonne côte, la cloche ne vient pas plaquer contre le bloc moteur!
Il va falloir que je redémonte pour prendre des mesures...je pense qu'il y a un problème de cotes...
Donc demain c'est démontage!





La suite très bientôt!

Salut,

j'ai toujours un doute - si tu veux monter une boite ZF qui était sur un moteur Opel, il te faut bien l'entretoise pour rattraper la longueur de l'arbre principale, mais il te faut aussi une pièce pour adapter la côte des cannelures... Sur une boite adaptée au moteur Vauxhall, l'arbre principale est surement en pouces, alors que sur une ZF il te faut des côtes en millimètres.

Help!

Robin

Et vérifier si le démarreur s adapte bien pour choper la couronne,longueur de course du pignon

petitrobin a écrit:

Salut,

j'ai toujours un doute - si tu veux monter une boite ZF qui était sur un moteur Opel, il te faut bien l'entretoise pour rattraper la longueur de l'arbre principale, mais il te faut aussi une pièce pour adapter la côte des cannelures... Sur une boite adaptée au moteur Vauxhall, l'arbre principale est surement en pouces, alors que sur une ZF il te faut des côtes en millimètres.

Help!

Robin

Pour l'entretoise de rattrapage de longueur d'arbre principal c'est celle que j'ai monté entre la cloche et la boite.

Ensuite pour les cannelures, et au risque de surprendre, ce sont exactement les mêmes!!!
J'ai fait le montage du disque d'embrayage à "blanc" pour contrôler avant le remontage et c'est parfait!

C'est supeeeerrr!!! c'est ce que je veux faire!!!!
T'es au TOP" mon copaing" !!! :
Seb

j'ai redémonté la boite pour voir d'où venait le problème de montage.
J'ai constaté que l'axe cannelé de la ZF était long de 1cm par rapport à celui de la Vauxhall!
J'ai pris en référence le "plat" de la cloche par rapport à l'axe de la boite.

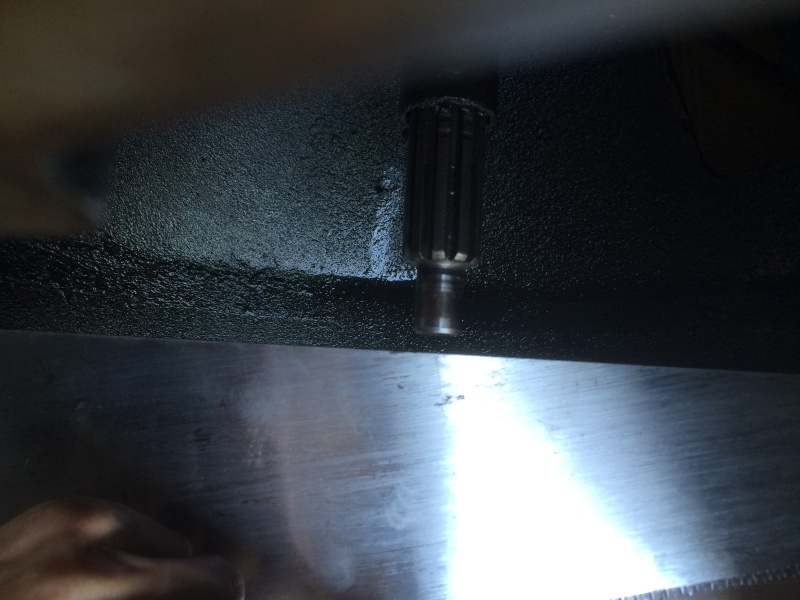

Boite Vauxhall (l'axe est 5mm en retrait par rapport à la cloche):



-Boite 5 ZF (l'axe est 5mm "saillant" par rapport à la cloche):



Donc j'ai vérifier avec une jauge de profondeur afin de savoir de combien il fallait que je recule ma boite ZF et j'ai relevé 3mm!
Je n'avais pas envie de refaire ma cale de rattrapage d'épaisseur donc j'ai tout simplement raccourci 4mm en bout d'axe et du coup le montage s'est fait tout seul!

La cloche est bien plaquée contre le moteur cette fois-ci:

Impec, plus qu'à faire les essais

Robert

La Carlos, la classe, bravo, tu tiens le bon bout.

Voilà, je t'avais dit qu'il y avait une différence (même si je pensais plutôt au diamètre ou aux cannelures qu'à la longueur).
Tu as donc maintenant une boite ZF unique au monde, avec arbre courte adapté au moteur et à la cloche Vauxhall et entretoise sur mesure. C'est une pièce très recherchée!

Robin

Il est fort Carlos, il est fort !!!

Merci les mecs!

Bon pour faire suite à cette adaptation, on reste sur la même note en tombant une fois de plus sur un "os"!

Cette fois-ci c'est un problème qui ne concernera que les trailblazer ou autre modèles équipées de réservoirs d'eau:
La patte de fixation de la boite sur le berceau tombe pile dans le passage du réservoir "eau propre"! (donc je le démonte pour le moment et serait amené à le déplacer de quelques centimètres.




Deuxième problème du jour, et pas des moindres, il va falloir que je coupe le plancher pour le passage exact du levier de vitesse ainsi que le soufflet de levier:

tu ne pourrai pas simplement tourner d'un demi tour ?

Et non malheureusement je ne peux pas, c'est exactement ce que je voulais faire...
mais ce n'est pas grave, je vais faire une plaque en acier rectangulaire afin de "boucher" le tout et ne laisser que l'ouverture pour cette boite.

Ah, Merde, je pensais comme Fred et que l'on pourrait retourner la plaque....le passage devait être prévu pour adapter les boîtes wauxhall et les ZF...ta découpe tu dois la faire sur l'avant ou l'arrière de l'ouverture ? Tu n'as pas un mauvais calage de ta boîte... Enfin je ne l'ai jamais fin je ne parle que de ce que j'ai entendu il faut voir les réactions de ce qui on fait la modif

Salut !
Tout à fait cette plaque est prévue pour çà, je l'ai fait sur le miens, mai pour toi il faut tenir compte du décalage due à l'entretoise je pense.
Jeff

jeff a écrit:

Salut !
Tout à fait cette plaque est prévue pour çà, je l'ai fait sur le miens, mai pour toi il faut tenir compte du décalage due à l'entretoise je pense.
Jeff

Oui Jeff! c'est exactement cela, pas moyen de faire autrement, il me faut donc découper le plancher et fabriquer une plaque pour reboucher l'ancien passage de levier et y position celui du nouveau...

La suite de la transformation...après quelques longues heures d'adaptation et de réflexion, la boite est enfin en place!

Les premières réflexions concernent les fixations du berceau (support de boite et verrouillage berceau/chassis).
Il y a eu plusieurs montages chez Bedford, selon la boite et le moteur...



Alors avec ou sans cales acier? bonne question!
Sur le montage original de la boite 5 ZF il y a des cales en acier entre le berceau et le châssis alors que sur le montage Vauxhall il n'y en a pas, juste des silent blocs entre le berceau et le châssis...




Après plusieurs essais de montage, je n'ai pas posé les cales acier...j'ai pris la decision suite à plusieurs test d'alignements boite/différentiel.

Ensuite petit souci avec une position de boite "bizarre" vu le l'arrière: elle est légèrement inclinée!



J'ai donc monté une patte de "anti-affaissement" avec des silent bloc suivant le montage Bedford.



j'ai ensuite continué avec le palier central de la transmission qui n'est pas bien dans l'alignement boite/différentiel:



J'ai modifié la patte de fixation du palier afin de me retrouver dans un alignement parfait (contrôlé avec une simple cordelette).
Il faut bien évidement contrôler l'alignement "horizontal" mais aussi l'alignement "vu de dessous"!

beau boulot et maintenant les essais routier ..........

tends bien l'oreille aux divers bruits des croisillons, ils ne font peut-être pas travailler de la même façon maintenant et s'user très vite ou générer de suite une vibration ou ronflement.

Robert

Beau travail, Mister Carlos. On a hâte de voir les résultats.

Robin

toujours aussi impressionnant!

Salut,

j'ai une autre question. Au niveau de l'embrayage, comme tu te sers d'une boite ZF - Opel avec arbre primaire raccourci, d'une cloche ZF - Vauxhall et d'une cale maison, comment fais-tu pour savoir quel embrayage poser? Je ne parle pas des cannelures, mais de la distance entre le volant moteur (Vauxhall) et la butée d'embrayage (Opel) ? Surtout que tu as rallongé la distance par rapport à une boite Vauxhall avec la cale, mais raccourci la distance par rapport à une boite ZF avec l'usinage. Est-ce que tu as usiné l'arbre en tout autant que l'épaisseur de la cale?

Help!
Robin

petitrobin a écrit:

Salut,

j'ai une autre question. Au niveau de l'embrayage, comme tu te sers d'une boite ZF - Opel avec arbre primaire raccourci, d'une cloche ZF - Vauxhall et d'une cale maison, comment fais-tu pour savoir quel embrayage poser? Je ne parle pas des cannelures, mais de la distance entre le volant moteur (Vauxhall) et la butée d'embrayage (Opel) ? Surtout que tu as rallongé la distance par rapport à une boite Vauxhall avec la cale, mais raccourci la distance par rapport à une boite ZF avec l'usinage. Est-ce que tu as usiné l'arbre en tout autant que l'épaisseur de la cale?

Help!
Robin

Honnêtement Robin je n'ai pas de référence là dessus...j'ai simplement constaté que l'arbre cannelé de la boite ZF est plus long que celui de la boite Vauxhall et q'une fois la cale maison posée, on se retrouve avec les mêmes distances de cannelures et de coulisse de butée d'embrayage par rapport à l'embrayage et la cloche.

salut carlos,j'arrive un peu tard,désolé,mais tu est sûr de toi qu'il ne faut pas les silentblocs entre la traverse et le châssis,car je trouve ta boite un peu haute au niveau du passage du levier.est ce que ça ne t'a pas incliné le moteur vers l'avant le fait de soulever par l’arrière au niveau de la boite,et du coup l’hélice du ventilateur ne s'est elle pas rapprochée du radiateur,est elle parallèle au radiateur ou bien plus prés en haut qu'en bas.
quand j'avais fait la modif de montage boite 5 sur mon moteur GM,j'avais mesuré le devant du moteur par rapport au radiateur et c'est cette cote qui m'a fait prendre la décision de garder ou de supprimer ces cales.ça me faisait incliner le moteur par rapport à l'origine.ce n'est pas l’alignement de l'arbre qui m'a fait décider.
